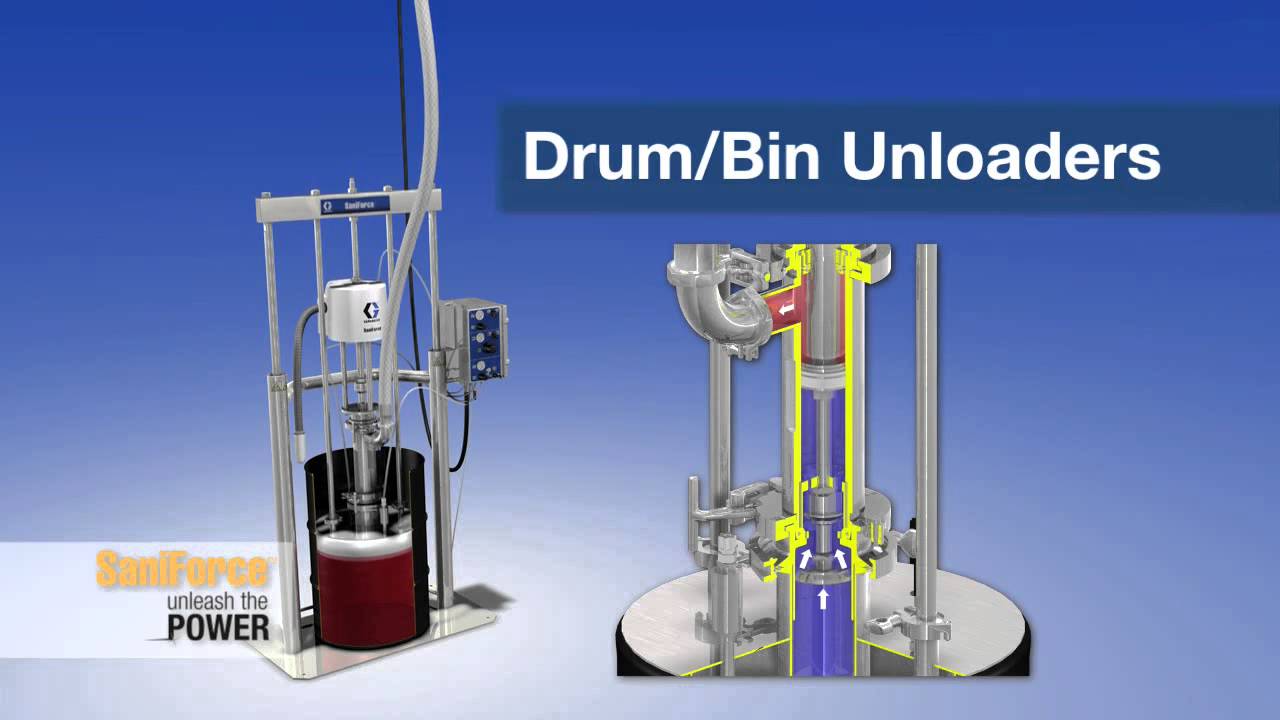

Пневматична система за трансфер от 200 литра съдове Graco Husky 12:1 Saniforce, priming piston
Пневматична бутална помпа Husky 12:1 Saniforce, priming piston
Технически параметри за система 12:1
| Технически параметри | Стойности |
| Максимално работно налягане на въздуха | 7.0 бара |
| Макисмално изходящо налягане на флуида | 83.0 бара |
| Предавателно число на пневматичния двигател към помпената част | 12:1 |
| Максимален свободен дебит на флуида | 32.0 л/мин (8.5gpm) |
| Обем изтласкан за един цикъл | 0.54л (0.14gal) |
| Максимално разстояние на засмукване | 3.0м мокра |
| Максимален размер на транспортираните частици | 0.64 см или 0.25in |
| Работни визозитети за флуида | до 500 000 000cps |
| Максимален температурен диапазон на работа на флуида:
На пневматичния двигател |
250°F (121.2°C) 120°F (48.8°C) |
| Максимална потребност на въздух при 7 бара и 60 цикъла за минута | 0.8 м3/мин |
| Диапазон на налягането на въздуха | 1.4 до 8.3 бара |
| Отвор за въздуха | ½” (3/4) |
| Размер на отвора за флуида изход/ вход | 2” (5,1см) /6” (15,2см)с триклампова връзка за към мека връзка или фланец |
| Максимална степен за извличане на материала за транспорт | 99% |
| Тегло ( с централен корпус от алуминий ) за целия комплект | 208.0 кг |
| Материали за изработка на помпата | Неръждаема стомана за тялото и омокряемите части, PTFE (Тефлон), Buna-N. |
Пневматичния мотор на помпата е изработен от материали удобрени от FDA, EHDG, USP class VI
Помпената част е удобрена от FDA като е изработена с дизайн позволяващ бързо разглобяване и почистване чрез трикламповите връзки. Почистването става в рамките на няколко минути. В новия дизайн на буталните помпи са елеминирани уплътненията до няколко на брой, които са най често консумативи при всеки тип помпа като с тези имате по-малка себестойност за сервизни части.
Някои основни показатели са показани в следните графики:

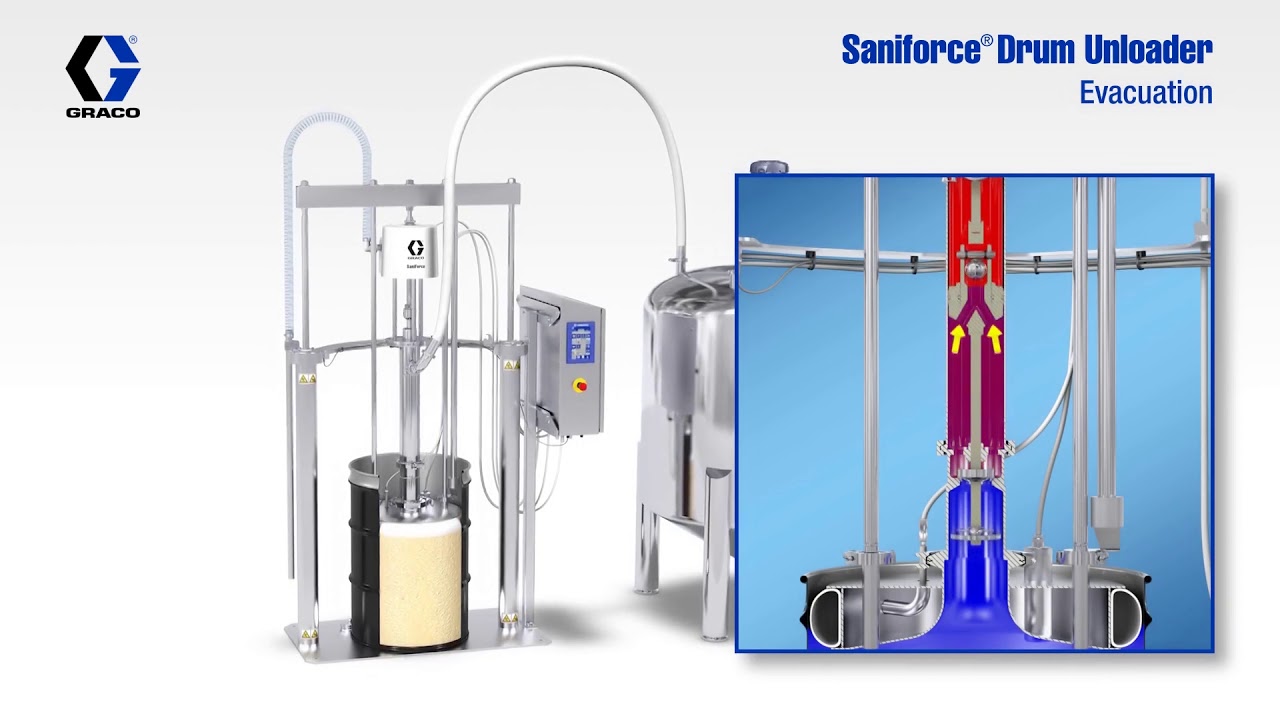

Системата в комбинация чрез бутална помпа с входно запълване и иновативния дизайн на уплътняващия пръстен позволяват да се адаптира към всеки размер и модел съд с цилиндрична форма да изтегляне до 99% от количеството.

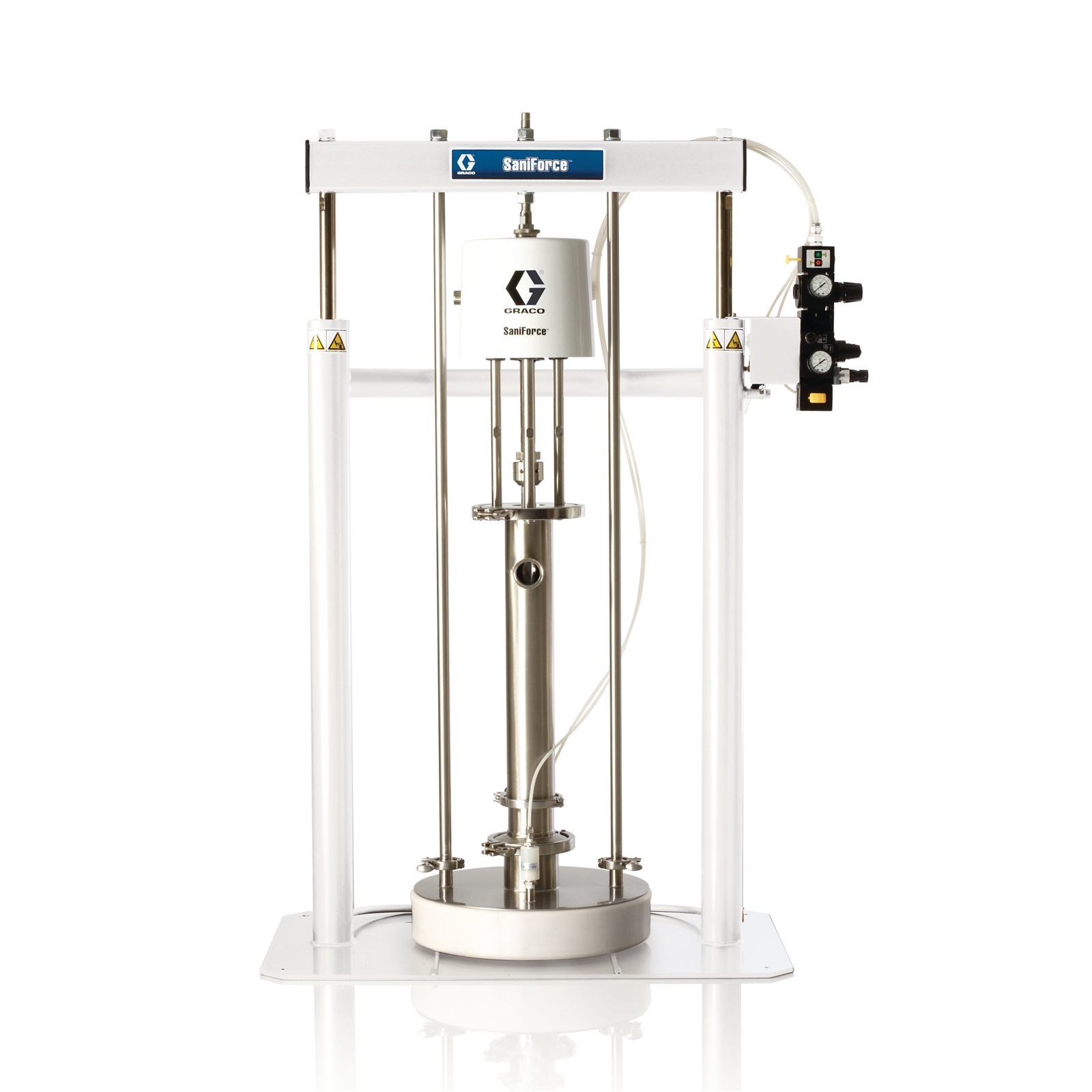

Предлаганите две системи са с разлика в корпуса на рамката и носещата част на цялостната система. Корпуса на цялата система стандартно е изработен от неръждаема стомана с покритие и полимер удобрен за хранително-вкусовата индустрия. Тази система използва контролно пневматично управление поместено в табло изработено от неръждаема стомана . Система може да използва същия модел система за трансфер и помпена част, като основната разлика е в рамката на ситемата, която е изработена от Хромна стомана с прахово покритие като и пневматичната управление е монтирано открито без закрито табло.
Чрез три регулатора монтирани в табло от неръждаем стоман за модел 24F190 имате пълен контрол за управление над системата, които са лесно достъпни за оператора. Контролното табло за модел 24F189 e посоченото по-горе в дясно.
