Машина за бластиране чрез дробоструене Тип ST-1000 с непрекъснат конвейер с подвески

Приложение

Машината за бластиране тип ST-1000 е подходяща за почистване повърхностите на дългите заварени конструкции и обработените с лазер или плазмено рязане.

Техническо описание

Машината разполага с 8 броя турбини ABR-D400. Тези турбини са

монтирани върху корпуса на машината в ъглови позиции в дробометната кабина, за да се гарантира перфектен почистващ ефект върху цялата повърхност на работната част на детайла.

Турбините са от гравитационно абразивно захранване, като имат механичен акселе-

Еватор, контролна клетка и 8 лопатки, за да се осигури точна абразивна струя ди-

възможност за корекция на реакцията.

Обработените части, които трябва да бъдат почистени, се вкарват в корпуса на машината с помощта на средства от електро-механичен надземен конвейер през многопластов каучук завеси.

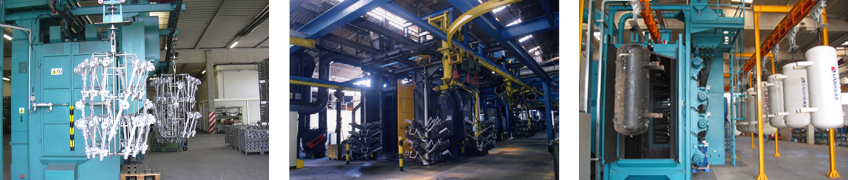

Конвейерът се движи непрекъснато с окачени детайли – части от предната част на машината през дробометните турбини.

Вътрешните повърхности на камерата при достъп на активната абразивна струя са

покрити с много устойчива на абразив- манганова стоманена плоча, докато останалите повърхности са защитени с гъвкав гумен капак, устойчив на износване.

Както на входната, така и на изходната страна на машината, са също защитени от абразива в нея.

Непрекъснатата и затворена линия на потока от абразив е осигурена от събирателен бункер с шнек, кофичен елеватор, сепаратор за абразив – почистващ агрегат, дозиращо устройство и турбини.

За оптимален почистващ ефект, абразивното количество и посоката на бластиране също могат да се регулират.

Конвейерната пътека може да бъде проектирана според изискванията на клиента.

Въздушен поток преминава фитриране през систем APSZ тип патрон филтър c / w вентилатор и подходящи тръбопроводи.

Въздухът, който напуска системата за филтриране, има по-малко прах съдържание от 2 mg / m3.

Машината за бластиране може да работи като индивидуално оборудване или може да бъде част от пълна линия за повърхностна обработка.

Работата на машината е по избор непрекъснат или точен процес

Нивото на шума на устройството е над 85dB (А), но със звукова изолация може да бъде преустроена така че да се редуцира.

Ще бъде осигурен централен контролен панел – табло контролиращо всички функции на машината. Нормалната работа се извършва в автоматична позиция, но има ръчен режим като опцията за работа също така предвиждаше услуга функции.

Теоретичните външни размери на работната част:

Височина mm 1600

Ширина mm 1000

Турбини: Брой бр. 8

Тип

Диаметър на колелото mm 400

Скорост на въртене на колелото RPM 2900

Абразивен капацитет кг / мин / турбина 130

Мощност на турбинния мотор kW 7,5 / турбина

Конвейер: Товароносимост kg / m 2000

Доставка req: Електрическа машина kW 75

Аспирация kW 15

Сгъстен въздух

Капацитет m3 / h 15

Абразивно зареждане: kg 3000

Препоръчителен размер на шкурката: mm 0,2-1,6

Капацитет на вентилатора: m3 / h 16000

Електрически данни: Напрежение V 3 x 400

Контролно напрежение V 110

Цикли Hz 50
