Нов дизайн за компактни решения.

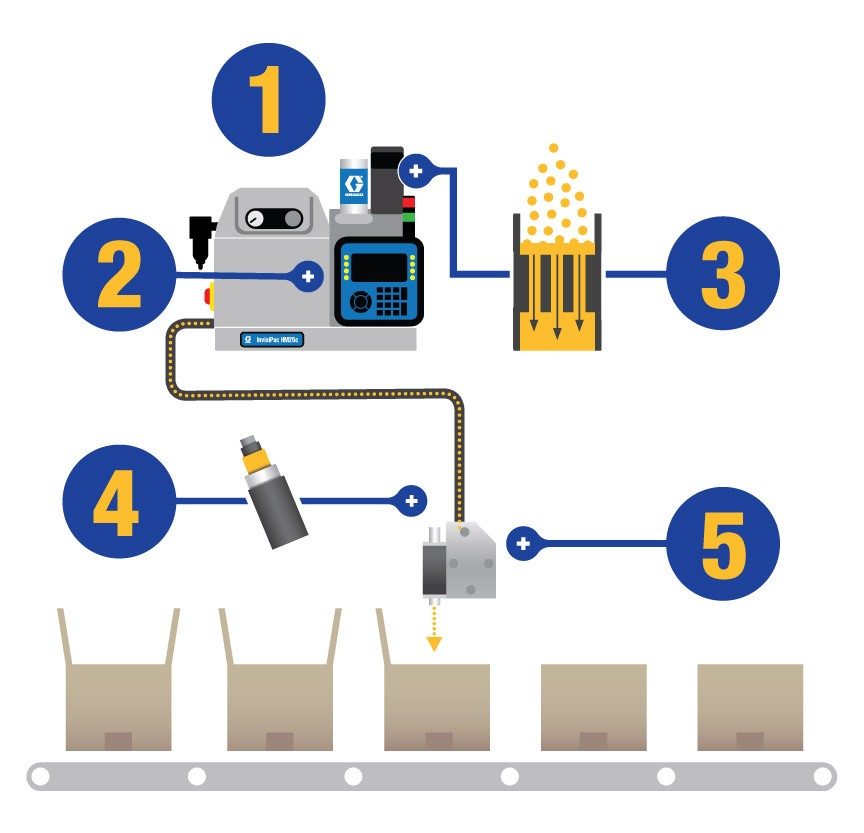

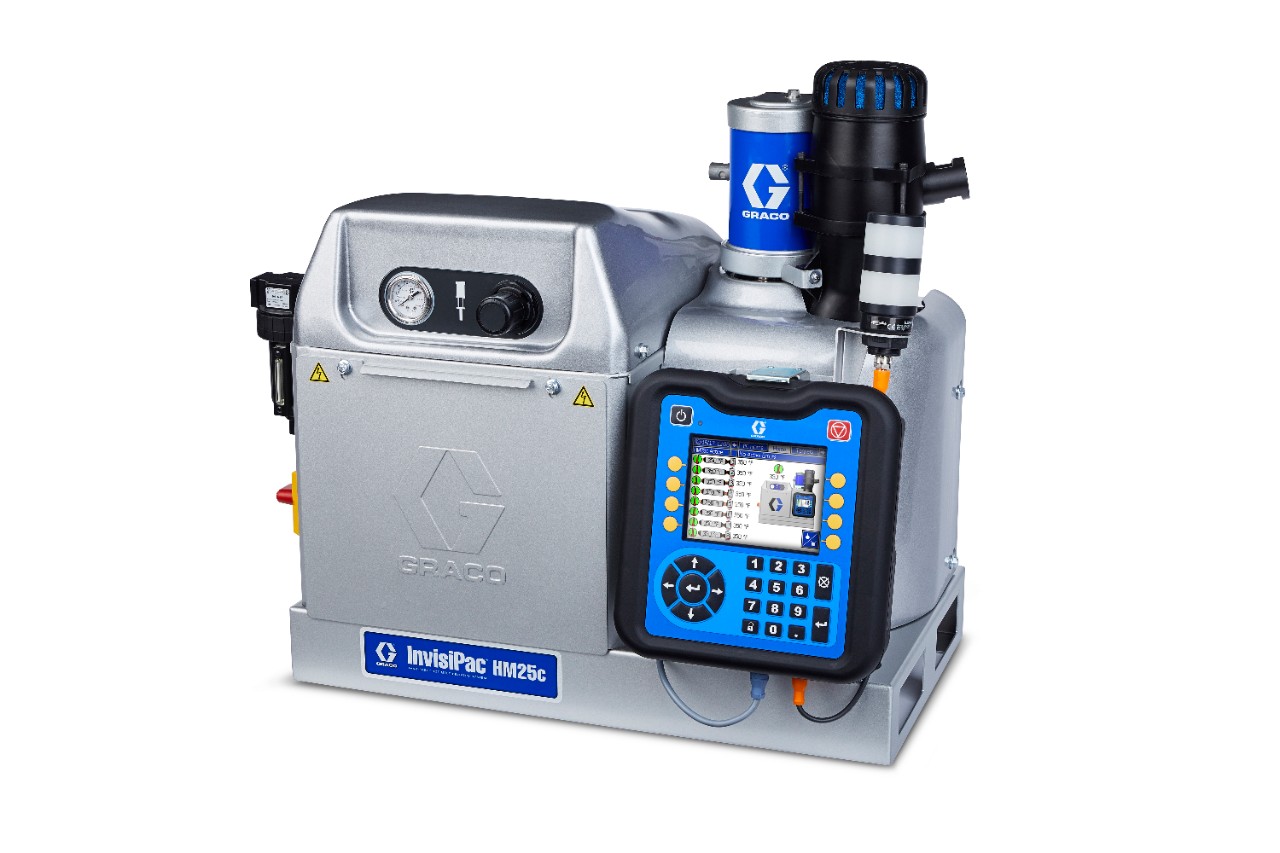

InvisiPac HM25c система без резервоар за дозиране на топене има компактен дизайн, което я прави лесна за инсталиране във всяка опаковъчна линия. Всички контроли са включени във вътрешната платка и устройството може да работи независимо от контролния панел (ADM). Това означава, че управлението може да се управлява отдалеч или да се интегрира в други контролни панели .
Ползи:
- 10 минути за стартиране
- Връзка за 8 зони
- Стандартно интегрирано проследяване на материали
- Възможност за автоматично изключване след зададено от потребителя време на престой
- USB изтегляне на оперативни данни, грешки и история на събитията
- Количествено се анализира производителността на машината, за да се подобри превантивната поддръжка и да се намали времето на престой
- Вътрешен контрол на модела с лесен модел, настроен на всички конфигурации
- Автоматична настройка елиминира необходимостта от постоянно калибриране
- 25lb; 11,3 kg / час скорост на топене
- Проследяване на употребата на материали и други производствени събития
- Лесно начертайте консумацията на лепило за горещо топене, за да следите разходите за единица, спестявайки пари и гарантирайки качество
- Получавайте сигнали, когато използването на материал е извън желаните диапазони и известия за изпълнение на вашите линии.
| Система за горещо топене InvisiPac |
| Електрически | |
| Максимална мощност на апликатора на канал |
400 W
|
| Възможност за вход / изход |
4 входа (0-30V), 4 изхода (240VAC, 24VDC, 2A)
|
| Дебит на помпата | |
| HM25 |
43,5 кг / час
|
| HM50 |
59 кг / час
|
| Скорост на топене / постоянна пропускателна способност | |
| HM25 |
11,3 кг / час
|
| HM50 |
22,6 кг / час
|
| Тегло | |
| HM25 |
36 кг
|
| HM50 |
48 кг
|
| Общ | |
| Лепило |
6 мм, кръгли, лепилни пелети
|
| Изход на помпата |
17.2 cc / цикъл
|
| Време до температура, (от 21 ° C до 177 ° C), в зависимост от захранването и конфигурацията на машината.) |
По-малко от 15 минути
|
| помпа |
Пневматично бутало, 12: 1
|
| Канали |
1 до 6
|
| Размери на системата, без вакуумна тръба или шейкър (ширина х височина х дълбочина), (изключва вакуум трансферна тръба, шейкър и кофа за съхранение на пелети) |
483 х 1067 х 419 мм
|
| Размери на шейкъра (ширина x височина) |
0,12 x 1,22 m
|
| Диапазони на налягане и температура | |
| Обхват на налягането на въздуха в основната система (настроен с регулатор на предната част на системата) |
0.55-0.69 МРа (5.5-7 бара)
|
| Диапазон на работното налягане на помпата |
0.14-0.69 МРа (0.7-7 бара)
|
| Диапазон на налягане на работната течност на помпата |
1,7-8 МРа (17-80 бара)
|
| Контролен температурен диапазон |
38-204 ° С
|
| Диапазон на температурата на околната среда |
38-204 ° С
|
| Спецификации за пренос на вакуум | |
| Максимална дължина на шланга за пренос на вакуум |
9,1 m
|
| Максимална максимална вертикална височина на шланга за пренос на вакуум |
3.0 m
|
| Работен пневматичен диапазон на налягането при пренос на вакуум (настроен с регулатор на предната част на системата) |
280-690 kPa (2,8-6,9 bar)
|
| Разход на въздух при пренос на вакуум при 40 psi (280 kPa, 2.8 bar) |
16,1 scmh (периодично действие; 4% при 11,3 kg / час)
|
| Потребление на въздух при пренос на вакуум при 80 psi (550 kPa, 5.5 bar) |
29,2 scmh (периодично действие; 4% при 11,3 kg / час)
|
| Необходим размер на въздушната тръба | |
| Минимален вътрешен диаметър на въздушната тръба (по-малко от 15,24метра тръбопровод) |
9,5 mm
|
| Минимален вътрешен диаметър на въздушната тръба (50 фута, 15,2 и повече тръби) |
12,7 mm
|
| Звук | |
| Ниво на звуковото налягане, ниво на налягането, измерено 3.1 фута (1 метър) от оборудването |
77 dB (A)
|
| IP код на защита | |
| Базова система InvisiPac |
IP54
|
| Мокри части – материал |
PTFE, химически устойчиви о-пръстени, алуминий, неръждаема стомана, поцинковане, въглеродна стомана, месинг, карбид, хром
|
| Одобрения и стандарти |
UL499, CSA88, CE, ISO
|
| Вибрационен бункер с обем 30 галона | |
| Необходимо въздушно налягане, доставяно на 30 галон вибрационен бункер |
0,7 МРа (7 бара)
|
| Консумация на въздух |
29.1 кубични метра на час
|
