Дробометна бластираща машина тип с подвеска HC‐800

Приложение

Дробометната машина тип HC-800 е разработена за повърхност почистване на отливки, ковани части и по-малки заварени конструкции.

Описание

Машината е оборудвана с турбини от тип ABR-380.

Те са подредени да бластират в различни успоредни равнини, за да осигурят правилното почистващ ефект върху цялата повърхност на работните детайли.

Турбините са от гравитационно абразивно захранване, като имат механичен

ускорител, контролна клетка и 6 лопатки, поставени между два диска осигурявайки възможност за точно регулиране на посоката на абразивно насочване.

Детайлите, които трябва да бъдат почистени, се окачват върху ръчно закачена подвеска – устройство, която ще бъде внесена в средната точка на дробометната камера.

По време на почистване със затворена входна врата подвеската се върти пред турбините.

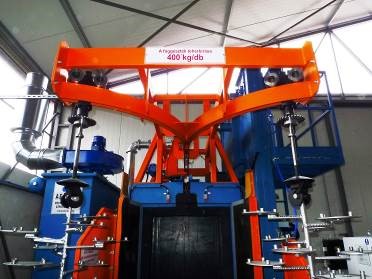

Доставяме два броя закачалки- подвески, монтирани на Y-образния конвейер

уверете се, че детайлите за почистване могат да бъдат сменени на един по един по време на бластирането на другият.

Вътрешните повърхности на камерата в достъпа на активната абразивна струя са покрити с високо абразивно-устойчива манганова стоманена плоча, докато други

повърхностите са защитени с плътна устойчивост на износване гумени платна.

Бластирането ще бъде възможно само когато вратата е затворен, като тази врата осигурява подходяща защита срещу изтичане на абразивни частици.

Непрекъснатата и затворена линия на потока от абразив е осигурен от колектор – бункер с шнек, елелватор с кофа, предно стъкло, дозиращо устройство и турбини.

За оптимално почистванеа на повърхността на детайлите количеството и струята посоката на изстрелвания абразив може да бъде точно коригирани.

Готовата закачалка- подвеска за детайли може да бъде извадена от кабината на ръка след отваряне на вратата, и тя може просто да се замени с следващото зареждане.

За да  се отработи създадения прах по време на работа бластиране -почистване се доставя тип патронен филтър c вентилатор и подходящо въздуховоди.

Ще бъде осигурен централен контролен панел- табло контролиращи всички функции на машината.

Нормалната работа се извършва автоматично поставени н определен позиция, но има ръчен режим опция също така се предвижда за сервизни функции.

Теоретична макс. Размери:

Височина 1200 mm

Диаметър mm 800

Турбини: Количество бр. 2

Напишете ABR-380

Диаметър на колелото mm 380

Оборот на оборотите RPM 2600

Абразивен капацитет kg / min / 90

Мощност на турбинния мотор kW 5,5 / всеки

Транспортна пътека: Капацитет на товара kg / закачалка 400

Изисквания за доставка: Електрическа машина kW 13,5

Аспирация kW 3

Сгъстен въздух

Обем на въздуха m3

/ ч 5

Абразивно зареждане: kg 900

Препоръчителен размер на абразивните частици: mm 0,4-1,6

Капацитет на вентилатора на аспиратора: m3

/ h 4000

Електрически данни: Напрежение V 3 x 400

Контролно напрежение V 24

Цикли HZ 50
