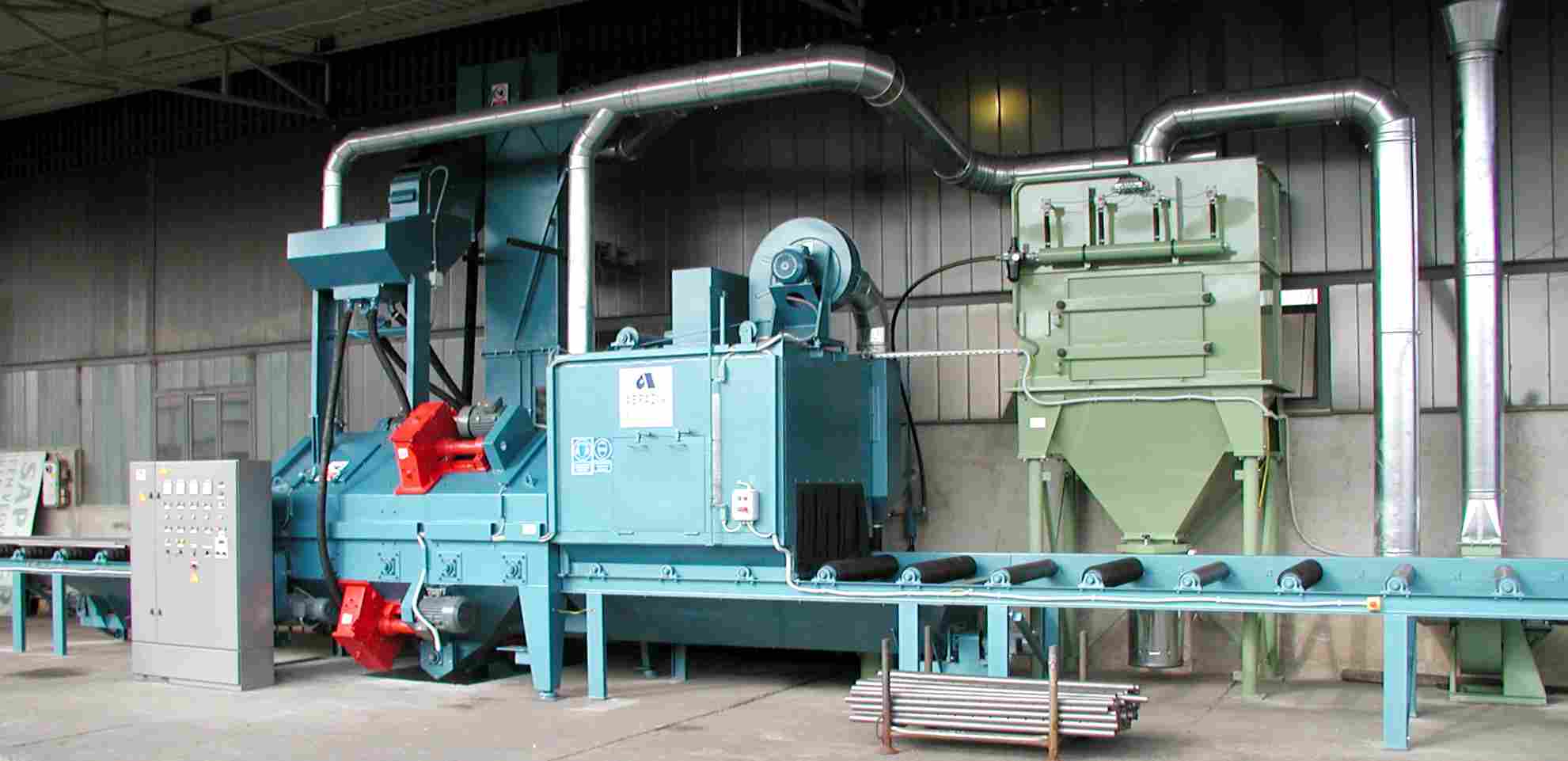

Дробометна бластираща машина с транспортен път RB‐1650

Приложение

Роботизиращата машина RB-1650 е подходяща предимно за обезвреждане, обезмасляване и почистване на

 стоманени плочи – листове

 стоманени и профилни стомани, тръби, профили

 прости заварени стоманени конструкции.

описание

Машината е оборудвана с четири броя турбинни агрегати тип ABR 400. Две от

тези турбини са разположени над горното ниво на ролковите пътеки, а другите две са

поставен под него, за да се осигури оптимално покриване на напречното сечение на преминаването.

Бластирането се извършва в перпендикулярен ъгъл спрямо посоката на напредване.

Турбините са гравитационно захранвани с абразивен материал, имат осем бластиращи остриета – лопатки и Предварително ускорител и позволяват точно регулиране на посоката на бластиране.

Вътрешните повърхности на машината в активната зона са покрити с висока износоустойчивост манганова стомана, други вътрешни части са защитени от устойчив на износване каучук лист. Това гумено покритие има и ефект на намаляване на шума. Ролки в машинната камера също така са защитени от абразивната мембрана чрез гумен капак, който осигурява тихо, безшумно транспортиране.

Трипластовите гумени завеси на входа и изхода на шлюза предотвратяват отстраняването на абразивните частици с висока скорост да не напуснат камерата. Напълно затвоерената и непрекъсната циркулация на изстрелващия материал се осигурява от винтов транспортьор- шнек, елеватор с кофи, абразивно почистване

модул за сепарация на абразива и захранващ блок.

Чистият детайл се отстранява с помощта на почистващ агрегат с четка, изграден върху изходната секция и вентилатор към вентилационна система.

Системата за аспирация и разделяне на праха на оборудването се състои от поцинковани стоманени въздуховоди, патронни филтри, аспирационен вентилатор

и филтърния патрон, вмъкнат прахоуловител.

Изхвърлянето на прах след филтъра е не повече от 3 mg / m3.

Всички функции на машината могат да се управляват от централната кутия за управление – ел. табло. Освен нормалния режим на работа (автоматично

режим) ръчен режим също е на разположение за целите на поддръжката.

Техническа спецификация

ирина на преминаване mm 1650

Мин. дължина на работната част (по-късите парчета могат да бъдат почистени чрез така наречената спомагателна рамка) mm около 1500

Макс. височина на работната част mm 450

турбини

Номер 4

Въведете ABR-D400

Диаметър mm 400

Скорост на въртене на колелото 1 / min 2900

Абразивен капацитет / турбина kg / min 130

Rollerpath

Товароносимост kg / m 1300

Диапазон на скоростта m / min 0-4

Търсенето на енергия

Електрически

Основна машина kW 44

Прахова аспирация kW 5.5

Сгъстен въздух

Натискателна лента мин.6

Количество (филтър) l / min 3,2 (250)

Абразивно зареждане kg 2000

Предложен размер на абразивните частици е 0,4-1,2

Въздух за засмукване m3 / h 7000

Електрически данни

Захранващо напрежение V 3 x 380

Контролно напрежение V 220

Честота Hz 50
